Superrigardo de Servo

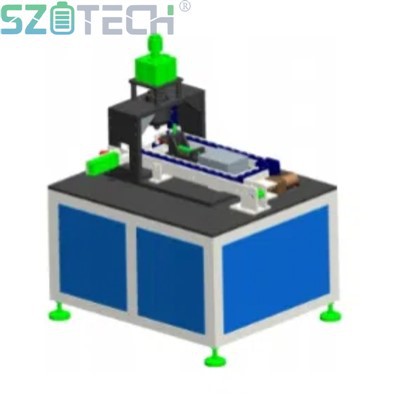

La -Bateria Kaneliga Maŝino estas speciala ekipaĵo desegnita por cilindra bateria ĉelkanelo ruliĝanta, subtenanta modelojn de 18650 ĝis 32700. Ĝi certigas altan precizecon en sulka profundo, alteco-konsistenco kaj alĝustigebla kunpremo. Kun vertikala strukturo, ĝi faciligas glatan malŝarĝon kaj kolekton, igante ĝin ideala por grupa produktado. La maŝino havas uzant-amikan tuŝekranan interfacon, motor-movitan kuirilon, kaj mikrometro-bazitajn alĝustigojn por fajna-agordado de kanelaj dimensioj. Ŝlosilaj komponantoj inkluzivas Mitsubishi PLC, Zhongda-motoron kaj AirTac-pneŭmatikajn partojn, certigante fidindecon kaj fortikecon. Taŭga por alt-efikeca produktado kun eligo de 20 pecoj je minuto.
Teknologio kaj Procezo
Rilata Ekipaĵo
Bazaj parametroj
1. Taksita tensio: 220V 50Hz
2. Taksita potenco: 1.5 kw
3. Laboranta aerpremo: 6kgf/cm2
4. Specifoj: 1865 0 / 21700/26700/32 700
5. Totalaj dimensioj (longo × larĝo × alto): 1150 × 710 × 1 600 mm (submetata al realaj dimensioj)
6. La stabileco de la ekfunkciigo de la ekipaĵo estas pli granda ol 98%.
7. Labora efikeco: 20 pcs/min
8. Ekipaĵkoloro: (povas esti personecigita laŭ klientaj postuloj)
Teknikaj Parametroj
|
Ero |
Parametra gamo (mm) |
Preciza Toleremo |
Aspekto |
|
Kanelanta ŝultro alteco H3 |
±0.1 |
Tab ne havas damaĝon aŭ sulkojn; ŝtalo ŝelo havas neniujn fendojn aŭ rompiĝojn |
|
|
Kanelo interna diametro D2 |
±0.08 |
||
|
Rulo sulko malsupra alteco H2 |
±0.1 |
||
|
Suma alteco H1 |
± 0.15 |
||
|
Fendeto ekstera diametro D1 |
±0.08 |
||
|
Ĉiuj ĉi-supraj procezaj dimensioj povas esti ĝustigitaj ene de gamo de Pli granda ol aŭ egala al 2mm |
|||
Elfaraj karakterizaĵoj
1. Ĉi tiu maŝino uzas tuŝekranan operacian interfacon, kiu estas facile funkcii.
2. La kuirilaro estas movita per motoro anstataŭ tradicia cilindro (ne limigita de aerpremo).
4. La maŝino havas vertikalan strukturon, kiu estas oportuna por produkta malŝarĝo kaj kolekto, havas bonan konsistencon, kaj taŭgas por bata produktado.
5. La sulko-profundo kaj larĝo estas ĝustigitaj per mikrometro, kun alta precizeco kaj facila alĝustigo
6. La tuta alteco de la kuirilaro kaj la supra alteco povas esti ĝustigitaj per mikrometro
7. (Hob, kapo, vosto) tri-poziciigo estas preciza kaj tre alĝustigebla
8. La supra kapo adoptas fajn-agordan dezajnon por faciligi altecon
Elektraj kaj normaj partoj markoj
1. Kontrolo PLC: Mitsubishi Xinjie
2. Rapida reguliga motoro: Zhongda
3. Cilindro: AirTac
4. Solenoida valvo: AirTac
5. Sensilo: AirTac
6. Tuŝekrano: Kunlun Tongtai
7. Lineara gvidrelo: Taiwan Hiwin
Listo de eluzeblaj partoj kaj rezervaj partoj
|
S/N |
Ero |
Materialo |
Kvanto |
|
1 |
Kanela arbokapo |
DC53 |
1 |
|
2 |
Rulo kanelo malsupra ĵetkubo |
Cementita Karbido |
1 |
|
3 |
Hob |
DC53 |
1 |
